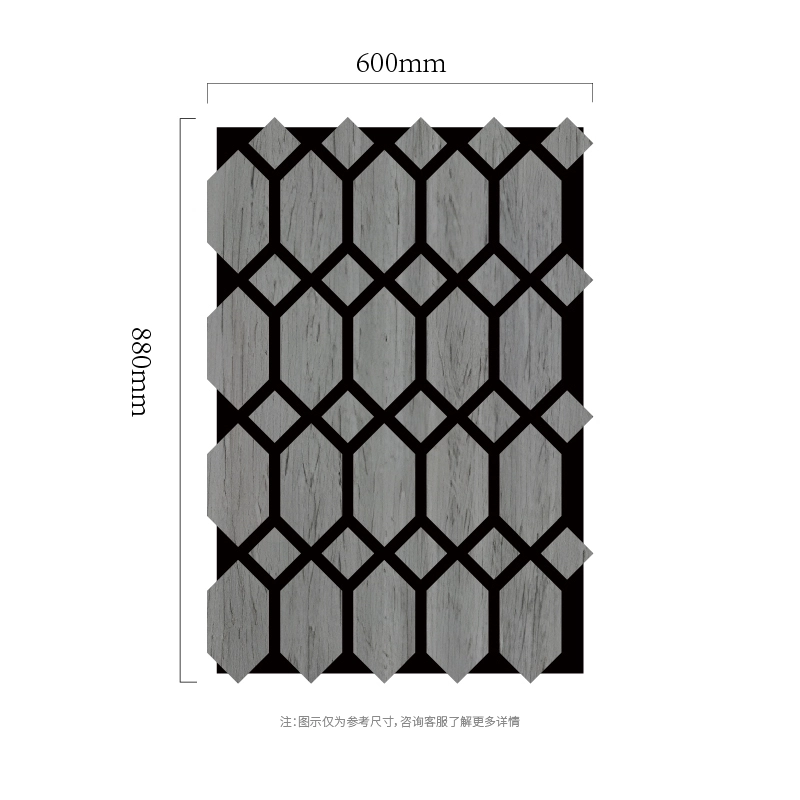

ファセット六角格子 MDF-on-PET 吸音壁パネル

ファセット六角格子 MDF-on-PET 吸音壁パネルは、垂直方向に繰り返される格子内の狭い黒いジョイントによってリンクされた細長いファセット六角形を実用的な装飾的な吸音壁システムに変換します。その主要なビジュアル結果は、装飾的というよりも構造的に感じられる結晶質の建築的メッシュです。印刷された表面に依存してパターンを作成するのではなく、前景は CNC 機器で機械加工された本物の MDF コンポーネントから形成され、ポリエステル繊維の基材はネガスペースに表示されたままになります。この 2 層の関係により、PET 裏地の音響機能を維持しながら、壁の奥行き、影、素材のコントラストが得られます。このページは、ビジュアル アイデンティティとリピート コントロールを中心に配置されています。この製品は、吸音層が一般的な仕上げの陰に隠れるのではなく、建築言語の一部となる必要があるインテリア プロジェクトを対象としています。

主要な設計上の利点

• パターンのアイデンティティ: ファセット六角格子の幾何学形状は、標準的なストレートスラット吸音パネルとすぐに区別でき、プロジェクト固有の視覚的特徴として使用できます。

• CNC の再現性: セル幅、垂直ピッチ、ファセット角度、列数を CAD パスで調整し、バッチ製造で一貫して再現できます。

• 層状の外観: MDF 装飾面が前景を作成し、露出したポリエステル繊維が隠れた基材ではなく意図的な背景になります。

• 寸法の柔軟性: 完成サイズは、1 つの固定ストック形式ではなく、パターンと壁のデザインによって決定されるため、このシリーズは正方形、背の高い、長方形、および不規則なモジュールに適しています。

• B2B プロジェクトのワークフロー: 図面、サンプルの承認、パターンの方向性、およびモジュールの番号付けを大量生産前に確認して、設置の曖昧さを軽減できます。

建設と CNC 製造

上部の装飾層はMDFシート素材から始まり、承認されたCADパスからCNC彫刻/ルーティングマシンで加工されます。次いで、切断片をポリエステル繊維基材上に配置して、最終的なモチーフを形成する。 CNC 生産は、ラインの方向、繰り返しピッチ、コーナーの形状をバッチ全体で一貫して制御できるため、このパターンに特に役立ちます。

ファセット六角格子 MDF-on-PET 吸音壁パネルの場合、製造レビューでは特にセル幅、垂直ピッチ、ファセット角度、列数に焦点を当てる必要があります。これらは、このモデルの視覚的な特徴を変える可能性が最も高い変数です。狭いブリッジ、小さなコーナー、または尖ったコンポーネントが存在する場合は、生産数量を発表する前に、実際の CNC 加工と取り扱いについて図面をチェックする必要があります。

技術仕様と注文オプション

デザイン用途と推奨用途

ファセット六角格子 MDF-on-PET 吸音壁パネルは、テクノロジーオフィス、企業ロビー、エレベーターホール、ショールーム、モダンなホスピタリティ廊下に適しています。 MDF 層は PET 基板の前に位置するため、照明と観察距離が外観に重大な影響を与えます。サイドライトはカットエッジの影の深さを増し、拡散フロントライトはより平坦なグラフィック効果を生み出します。大きな壁の場合、注文前にモジュールの回転と継ぎ目の計画を立面図で示す必要があります。

このモデルの最も重要なプランニング ポイントは、ファセット六角格子のリズムです。設計者は、パターンを同じように繰り返すか、中心線を中心にミラーリングするか、モジュール間で回転するか、または不規則なフィーチャーとして終了するかを決定する必要があります。最終的な壁が無関係なパネルから組み立てられたものではなく、意図的に見えるように、その決定を施工図に反映する必要があります。

典型的なアプリケーションシナリオ

企業エレベーターホール特集

エレベーターに面した壁に多面六角格子を取り付けます。その細長いセルはエレベーター ドアの垂直方向のプロポーションと自然に一致し、ファセット ジョイントが正確な技術的特徴を生み出します。グレーまたは木目調のMDFを使用して、金属、石、またはダーク色の壁仕上げとコーディネートできます。

このシナリオは、完成した SHIPO プロジェクトを主張するものではなく、設計上の推奨事項です。 Web サイトで公開する場合は、後で検証済みの顧客事例、設置写真、国/市場情報、測定可能なプロジェクト データが入手可能になったときに、それらのデータに置き換えることができます。

カスタマイズとプロジェクトのサポート

ファセット六角格子 MDF-on-PET 吸音壁パネルは、標準の参照パターンから開発することも、プロジェクト要件に合わせて適合させることもできます。この設計の主なカスタマイズ変数は、セル幅、垂直ピッチ、ファセット角度、および列数です。標準的なポリエステル繊維基材の厚さは 5 mm と 9 mm ですが、MDF 装飾層は通常 9 mm で、必要に応じて他の厚さで製造できます。完成したパネルの寸法は参照図面に制限されません。SHIPO は、生産ファイルを確認する前に、壁の寸法、必要なモジュール分割、およびパターンの終端を確認できます。中国の音響パネルのサプライヤー、工場、製造業者として、SHIPO は B2B の大量注文に対応しており、デザインあたりの最小注文数量は 400 個です。

推奨される実稼働前ワークフロー

• 壁の高さ、目標の完成サイズ、および希望の製品リファレンスを送信します。

• ファセット六角格子パターンのスケールとプロジェクト固有の変数 (セル幅、垂直ピッチ、ファセット角度、列数) を確認します。

• PET 基材の厚さ (5 または 9 mm)、MDF の厚さ (9 mm 標準またはカスタム)、および承認された MDF 表面/仕上げサンプルを確認します。

• バッチ製造の前に、CAD/製造図面、および必要に応じて 1 つの物理サンプルを承認します。

• 方向性のある設計または複数モジュールの設計の場合は、現場での設置をサポートするためにパネル番号と方向マークを使用します。

よくある質問

Q. 六角セルの幅を広くすることはできますか?

はい。セルの幅が広いと、より穏やかなパターンが作成され、ジョイントの数が減ります。セルが狭いほど、壁はより技術的で詳細なものになります。

Q. パターンをエレベーターのドアの中心に合わせることができますか?

はい。柱の数とマージンの幅は壁の高さから調整できるため、主要なセルの中心が建築軸と一致します。

Q. モジュールの高さを低くすることはできますか?

はい。仕上がりの高さはデザインによって異なります。上部と下部のセルを再計算できるため、パターンが恣意的に切り取られるのではなく、きれいに終了します。

お問い合わせ・ご協力

ファセット六角格子 MDF-on-PET 吸音壁パネルのサンプル、図面レビュー、サイズのカスタマイズ、または一括見積もりについては、SHIPO にお問い合わせください。正確な提案を受け取るには、対象となる壁の寸法、必要な数量、PET 基材の厚さ、MDF の厚さ、希望の仕上げ、および利用可能な CAD/ベクター パターン ファイルを送信してください。その後、SHIPO はファセット六角格子の形状を評価し、製造可能な詳細を確認し、1 デザインあたり 400 個からの注文に対応する生産ソリューションを準備できます。
